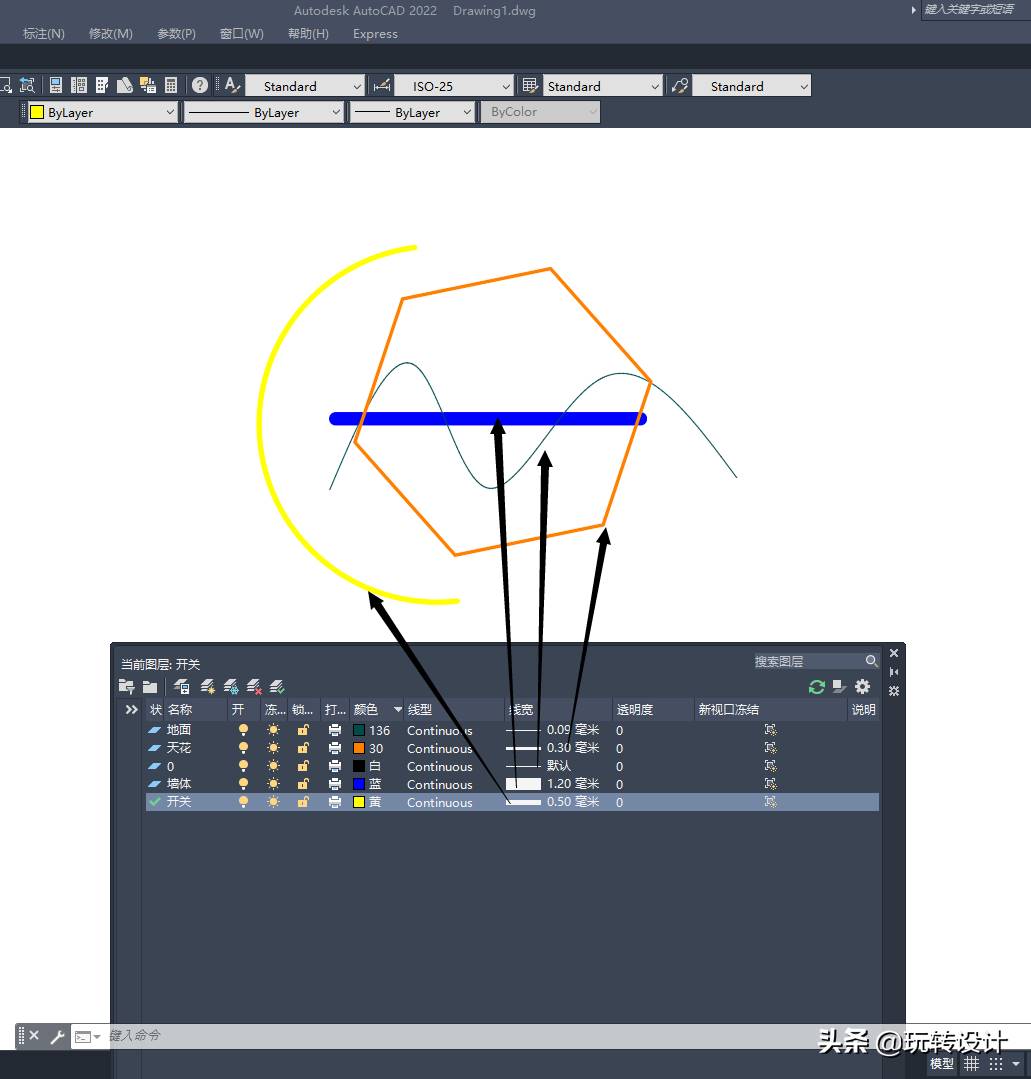

在具体制图中，常常必须设定图案的图形界限。图形界限就是指图型目标或标识符的参数值。拥有图形界限，就可以清楚地展现出粗线条和细丝的不一样线框，及其关键点上的差别。根据为不一样的涂层特定不一样的图形界限，还可以轻轻松松得到不一样的图案线框实际效果。假如一个涂层的图形界限设定为某一值，该涂层中的全部图形界限一般都是以图线宽打印出。
操作流程:一，表明/掩藏图形界限设定。
1.要在显示屏上表明图形界限，请先设定图形界限表明。方式是开启“文件格式”下拉列表，挑选“图形界限”选择项。在弹出来的“图形界限设定”提示框中，启用“表明图形界限”选择项，点一下“明确”。不然，一般显示屏上不容易表明图形界限，但会表明默认设置的数据细丝宽。

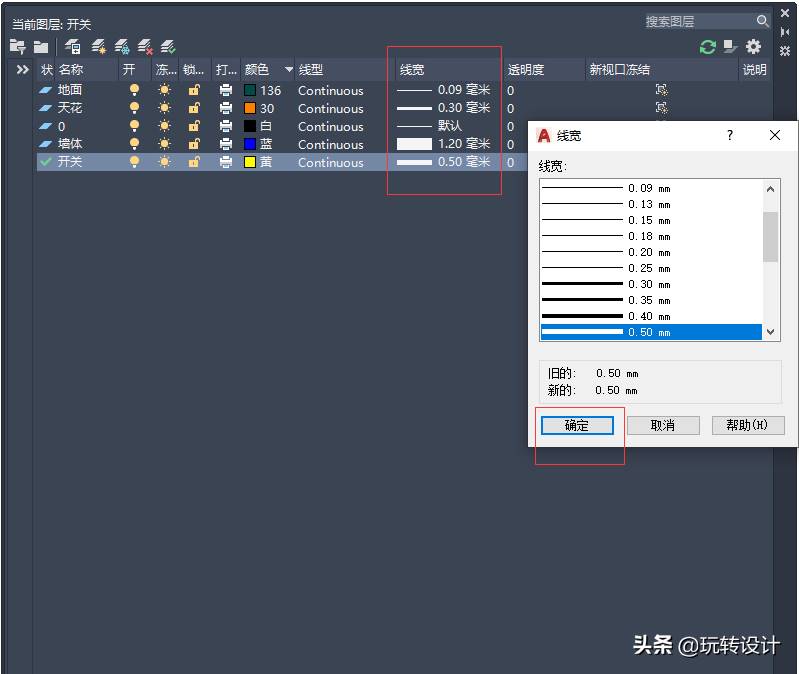

次之，在涂层管理工具的图形界限选择项中设定图形界限。1.设定图案的图形界限。键入快捷方式图标[LA](或从专用工具下拉列表中挑选调色盘指令，随后挑选涂层控制面板)弹出来涂层特性管理工具，点一下与该涂层关系的图形界限；从“图形界限”提示框的方式中挑选图形界限；最终，点一下【明确】关掉各提示框，特定该层的图形界限，如图所示。
2.一定要注意，标识的规格线也具备同样的图形界限。假如按涂层设定了一定的图形界限，标明大小时标明的规格线也是涂层的总宽。因而，要用细丝标识，必须建设一个新涂层，并将其设定为默认设置图形界限。
今日的CAD小窍门就发送到这儿了。你学好了没有？使我们迅速现在开始。期待对您有协助。假如不科学，请留言板留言填补。
